Con Lăn Băng Tải Chất Lượng Cao Từ Nhật Bản

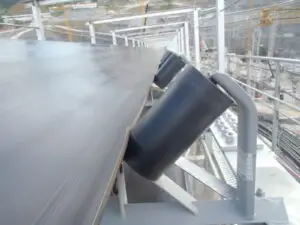

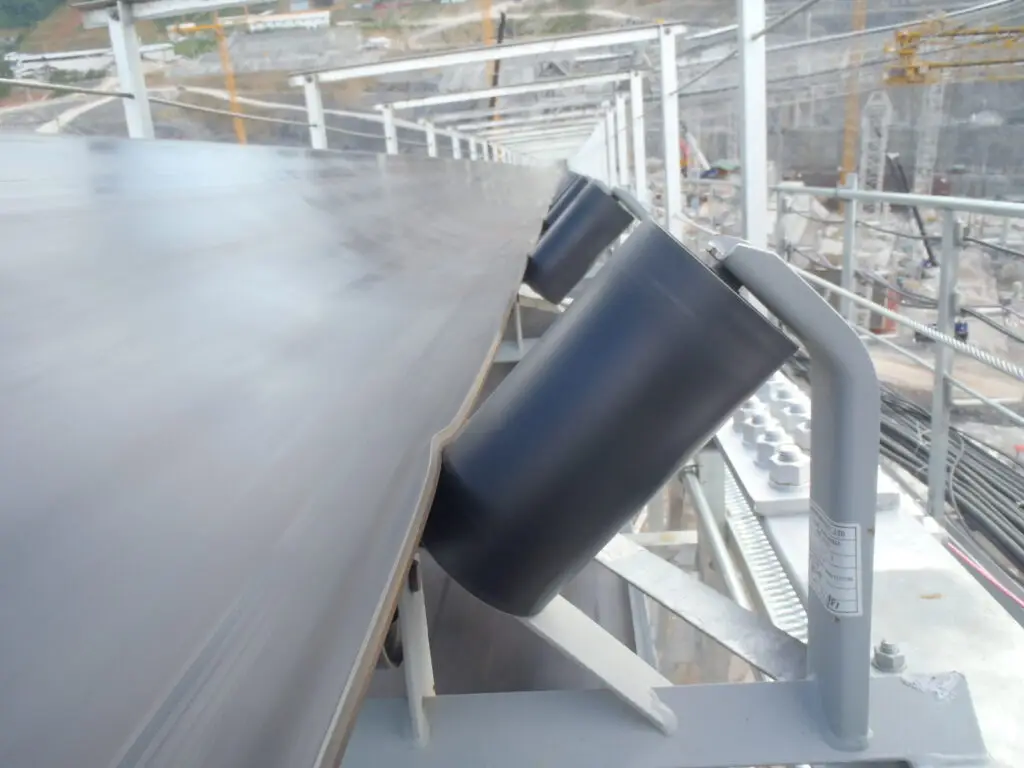

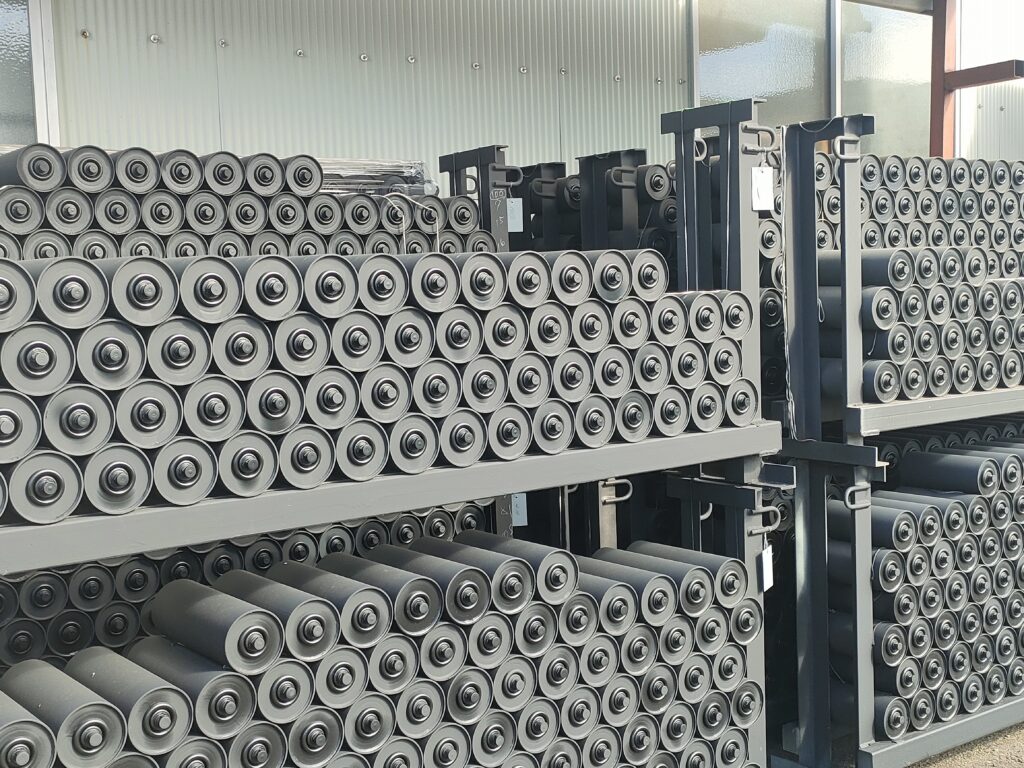

Bài viết này mô tả các loại con lăn băng tải tiêu chuẩn của Nippon Conveyor, được chế tạo sẵn theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Các con lăn của chúng tôi đa dạng, giúp khách hàng dễ dàng lựa chọn đúng loại phù hợp với yêu cầu kỹ thuật trong quá trình vận hành. Cùng kết hợp giá đỡ con lăn do NC thiết kế, cụm con lăn băng tải NC là một trong những bộ phận quan trọng cấu thành nên một hệ thống băng tải hoạt động ổn định trong mọi môi trường.

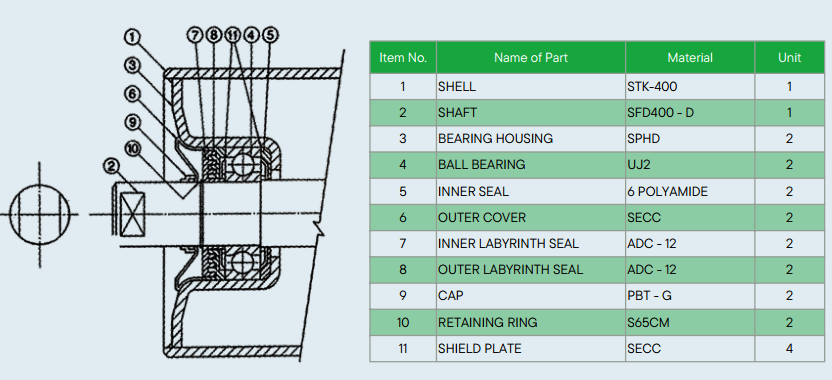

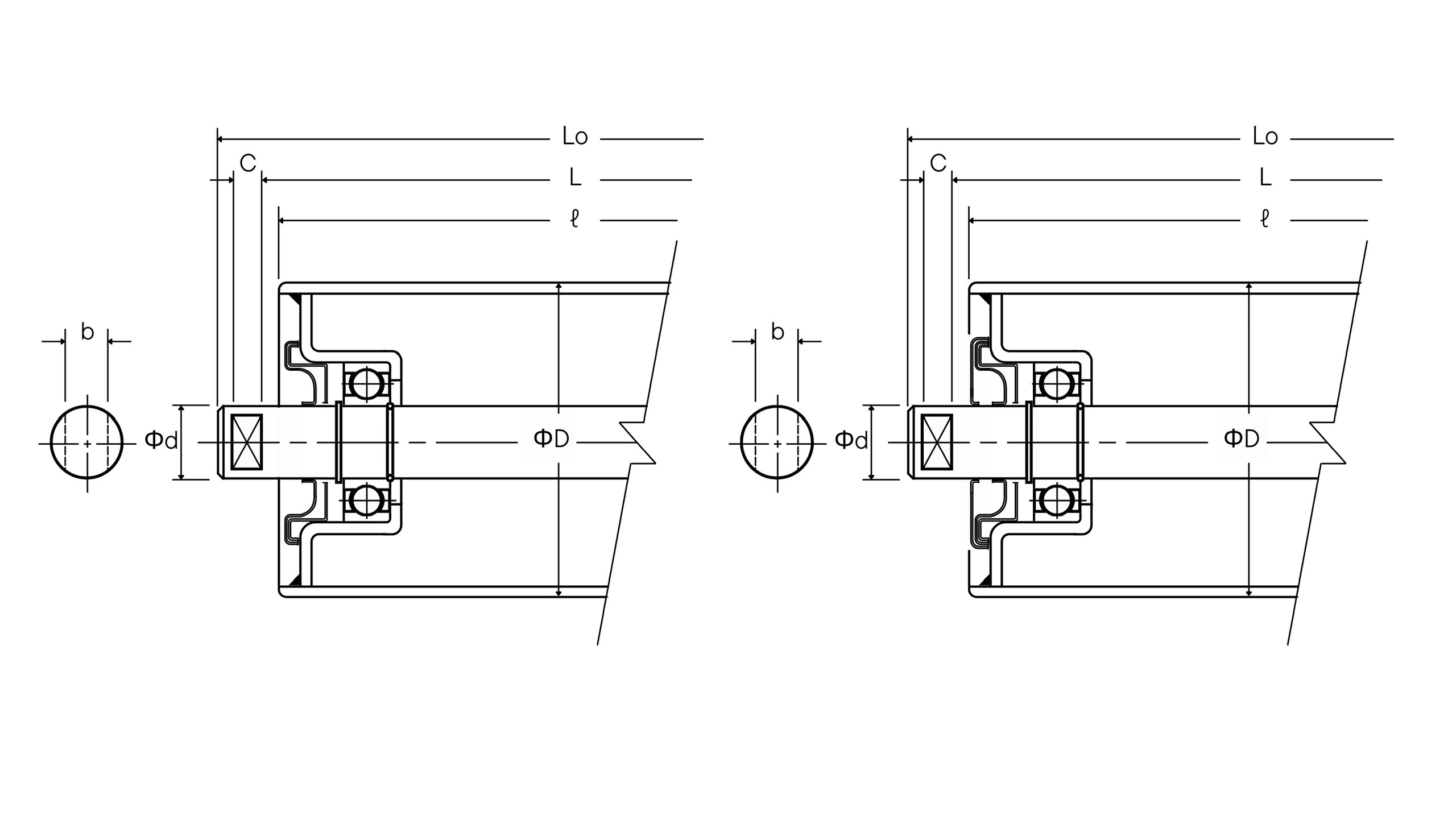

1. Cấu tạo con lăn băng tải NC

2. Đặc điểm con lăn tiêu chuẩn NC

Tính chính xác của con lăn

Để đảm bảo sự cân bằng khi con lăn quay tốc độ cao, các con lăn được chế tạo từ những vật liệu phù hợp nhất, có độ tròn và độ đồng tâm cao đảm bảo sự cân bằng tốt khi vận hành.

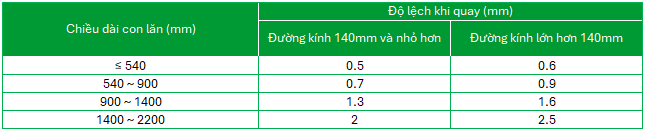

Độ mất cân bằng động khi quay của con lăn cho trong bảng dưới đây:

Tính chính xác của trục con lăn
Trục con lăn được chế tạo từ thép nguội, dung sai khe hở giữa trục và ổ đỡ trong điều kiện làm việc với tốc độ cao và tải trọng lớn luôn nhỏ hơn dung sai cho phép theo tiêu chuẩn JIS, đảm bảo độ bền cao cho trục.

Ma sát thấp và tiết kiệm năng lượng
Hệ số ma sát (f) của con lăn khi quay thường ở mức nhỏ hơn 0.01 tùy thuộc vào đường kính con lăn và ổ đỡ. Tuy nhiên khi tính toán công suất của hệ thống băng tải, hệ số ma sát tổng thường được lấy từ (f) = 0.012 đến 0.02 do có tính đến một số điều kiện khác khi vận hành băng tải.

Bôi trơn vĩnh cửu cho ổ đỡ dùng nắp chặn kiểu ZZ
Các con lăn của NC được bơm mỡ bôi trơn tại nhà máy, lượng mỡ bôi trơn đảm bảo cho toàn bộ quán trình hoạt động của ổ đỡ, sau đó sử dụng hai nắp chặn bằng thép dập sâu (kiểu ZZ) ở hai đầu con lăn. Trong quá trình vận hành không cần bôi trơn thêm.

Bôi trơn mỡ tại nhà máy

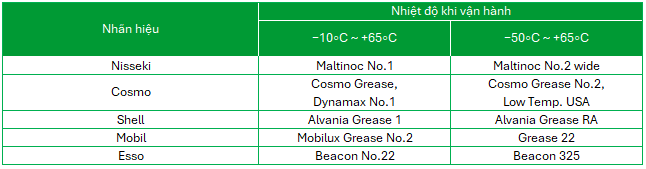

Ổ bi và bạc được bôi trơn tại nhà máy với các loại mỡ sau:

3. Các loại con lăn tiêu chuẩn NC

Kích thước hai loại con lăn trên đều giống nhau và như mô tả trong catalog, ngoại trừ đường kính con lăn được tăng thêm 12mm đối với loại có độ ồn thấp.

Con lăn giảm chấn tiêu chuẩn NC được trang bị khối cao su rỗng. Các con lăn dùng cho băng tải có chiều rộng từ 750mm- 1200mm được trang bị vòng bi tăng thêm một cỡ nhằm tăng khả năng chịu tải.

IMFR-J là mẫu con lăn giảm chấn loại trung, có thể lắp đặt vào khung của Cụm con lăn đỡ trên loại thông thường tương ứng.

Kích thước hai loại con lăn trên đều giống nhau và như mô tả trong catalog, ngoại trừ đường kính con lăn được tăng thêm 12mm đối với loại có độ ồn thấp.

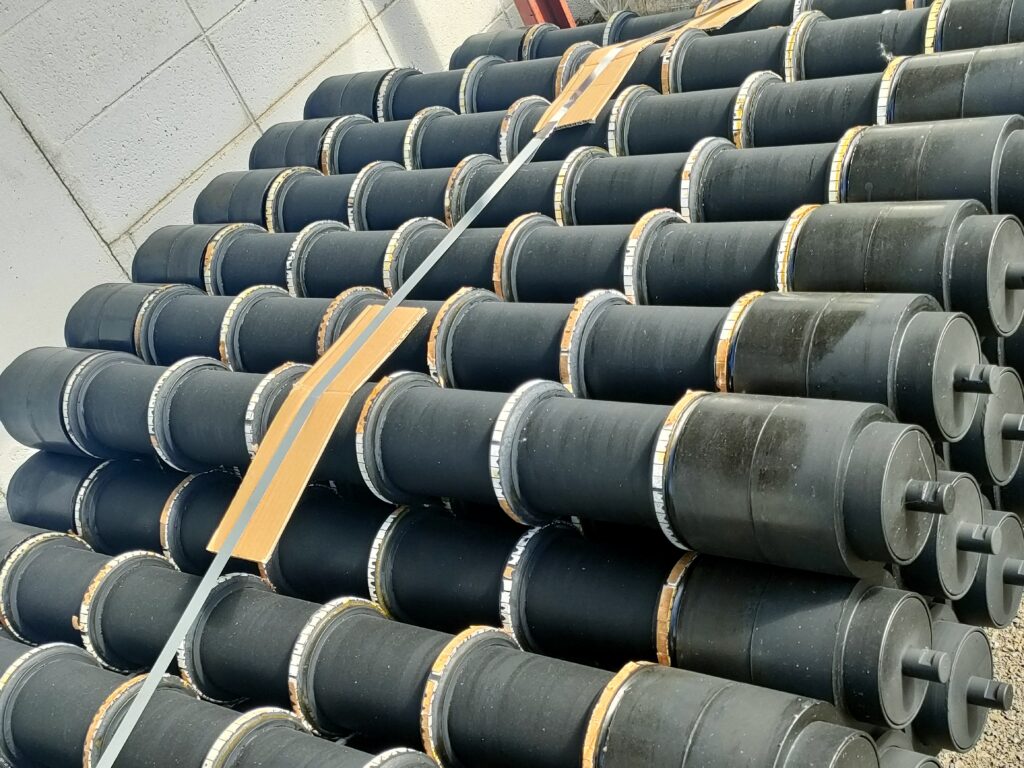

GMFR được thiết kế để hỗ trợ băng chịu tải nặng, nhằm ngăn vật liệu rơi trên nhánh hồi của băng tải

GMFR-J được thiết kế cho băng chịu tải trung bình và nhẹ, nhằm ngăn vật liệu rơi trên nhánh hồi của băng tải

Vòng trung gian được làm bằng urethane với khả năng chống mài mòn vượt trội, giúp tăng tuổi thọ của sản phẩm.
Kích thước lắp đặt tương tự như con lăn hồi có vòng cao su.

Kích thước hai loại con lăn trên đều giống nhau và như mô tả trong catalog, ngoại trừ đường kính con lăn được tăng thêm 12mm đối với loại có độ ồn thấp.

Loại con lăn này sử dụng vật liệu thép tấm mỏng được ép chính xác để làm phớt labyrinth, thay vì dùng vật liệu nhựa (resin/plastic). Nhờ đó, con lăn có thể được tái chế như phế liệu sắt thép khi loại bỏ.

Hơn nữa, trong trường hợp hỏng vòng bi, việc sử dụng phớt kim loại còn giúp ngăn ngừa sự phát sinh cháy từ phần phớt – điều thường thấy ở loại phớt nhựa thông thường. Vì vậy, con lăn băng tải này thân thiện với môi trường và có khả năng chống cháy vượt trội hơn so với các loại thông thường.

4. Các con lăn băng tải đặc biệt

Con lăn băng tải với phớt kín chặt hơn, đặc biệt hiệu quả khi sử dụng trong môi trường nhiều bụi. Kích thước của con lăn này giống với mẫu tiêu chuẩn, giúp dễ dàng thay thế và tương thích với các hệ thống hiện có.

Con lăn hồi dành cho tải trọng rất lớn
