Giá Đỡ Con Lăn Nippon conveyor

Bài viết này mô tả các loại giá đỡ con lăn tiêu chuẩn của Nippon Conveyor, được chế tạo sẵn theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Các loại giá đỡ của chúng tôi rất đa dạng, giúp khách hàng dễ dàng lựa chọn đúng loại phù hợp với yêu cầu kỹ thuật trong quá trình vận hành.

1. Đặc điểm con lăn tiêu chuẩn NC

Xem thêm bài viết: “Đặc điểm con lăn băng tải tiêu chuẩn NC”

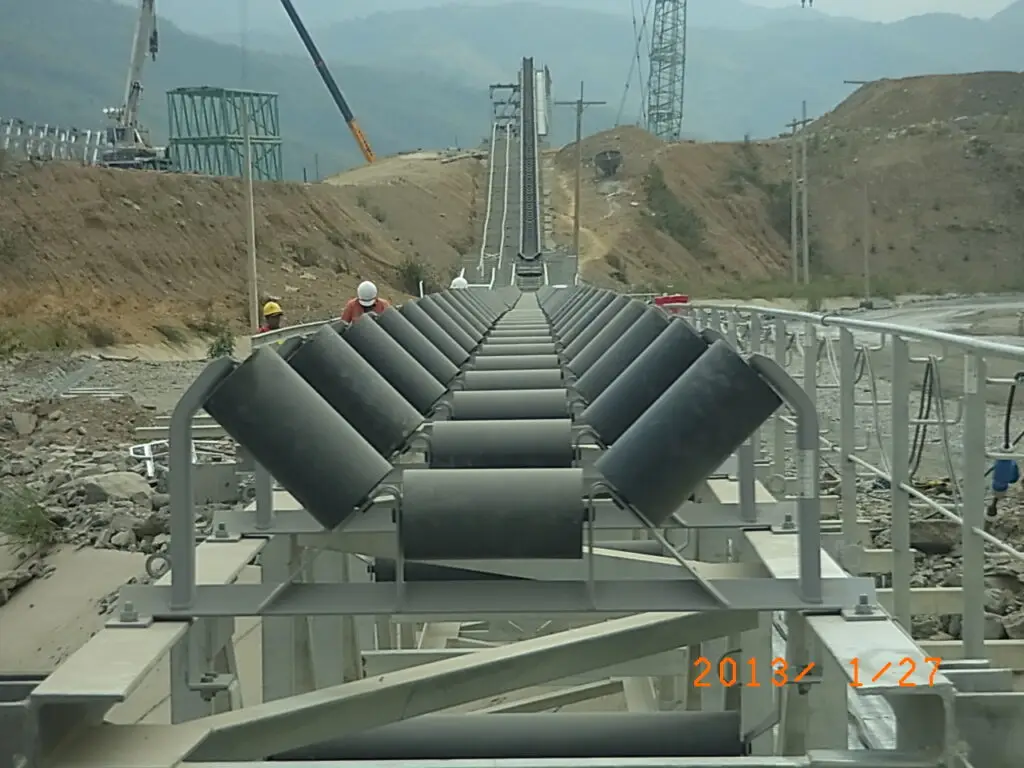

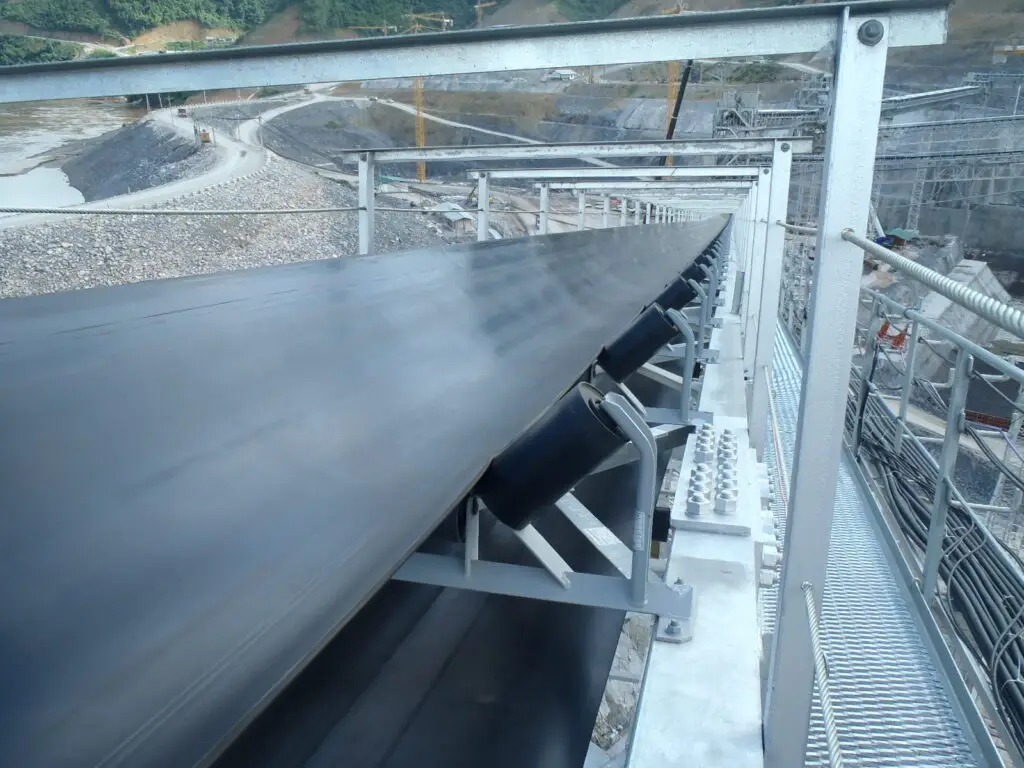

2. Cụm giá đỡ con lăn tiêu chuẩn NC

Các loại con lăn đỡ tiêu chuẩn trên đây được cung cấp nhằm đáp ứng yêu cầu về bề rộng băng tải và góc tạo máng (Trough angle).
Ngoài ra, chúng tôi còn cung cấp loại con lăn đỡ trên giảm tiếng ồn, được bọc cao su chống mài mòn dày 6 mm và hoàn thiện bề mặt con lăn bằng phương pháp mài chính xác.
Loại con lăn này giúp giảm độ ồn của hệ thống băng tải xuống khoảng 10 dB so với con lăn tiêu chuẩn (giá trị thực tế có thể thay đổi tùy theo tốc độ vận hành).

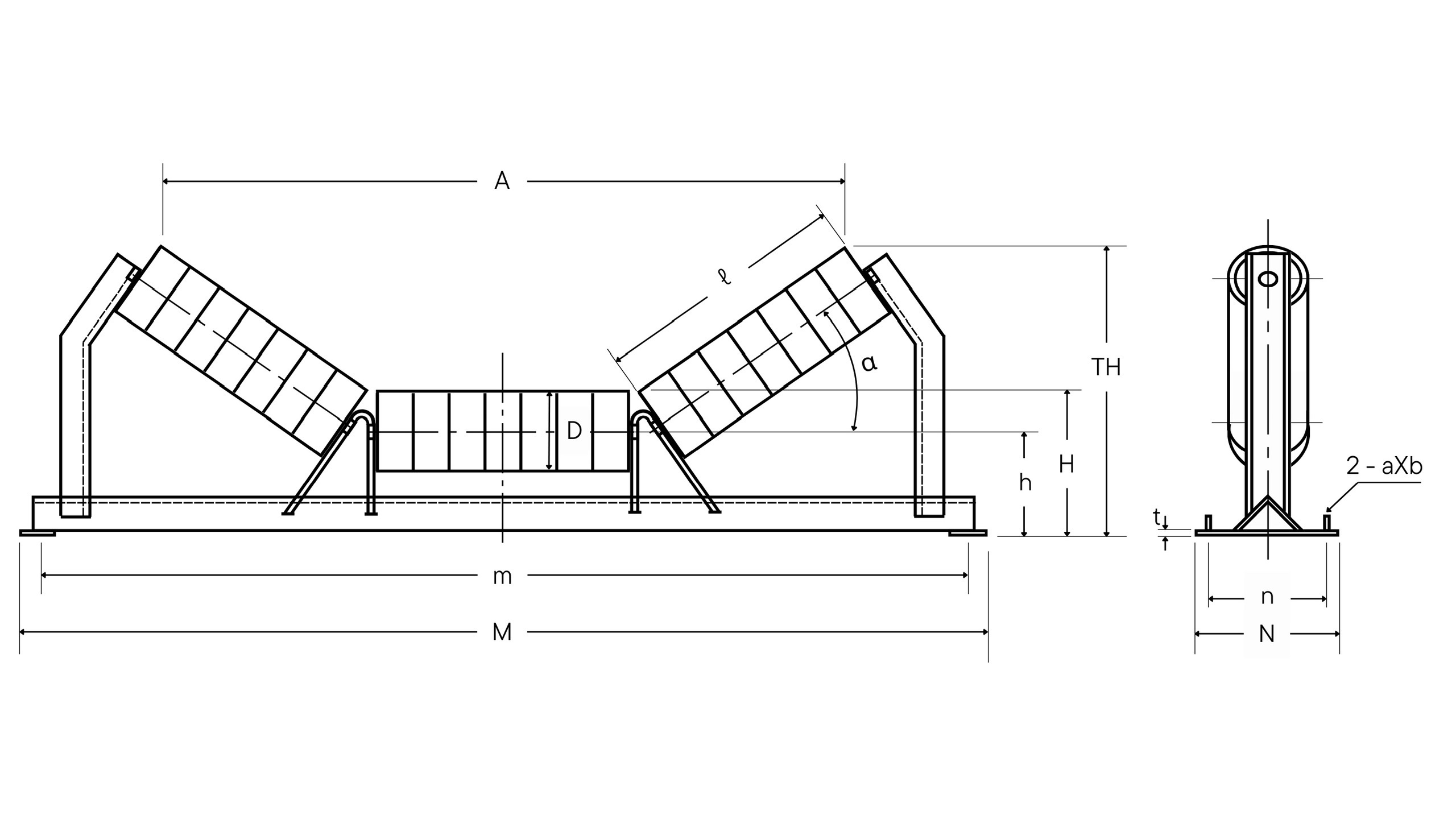

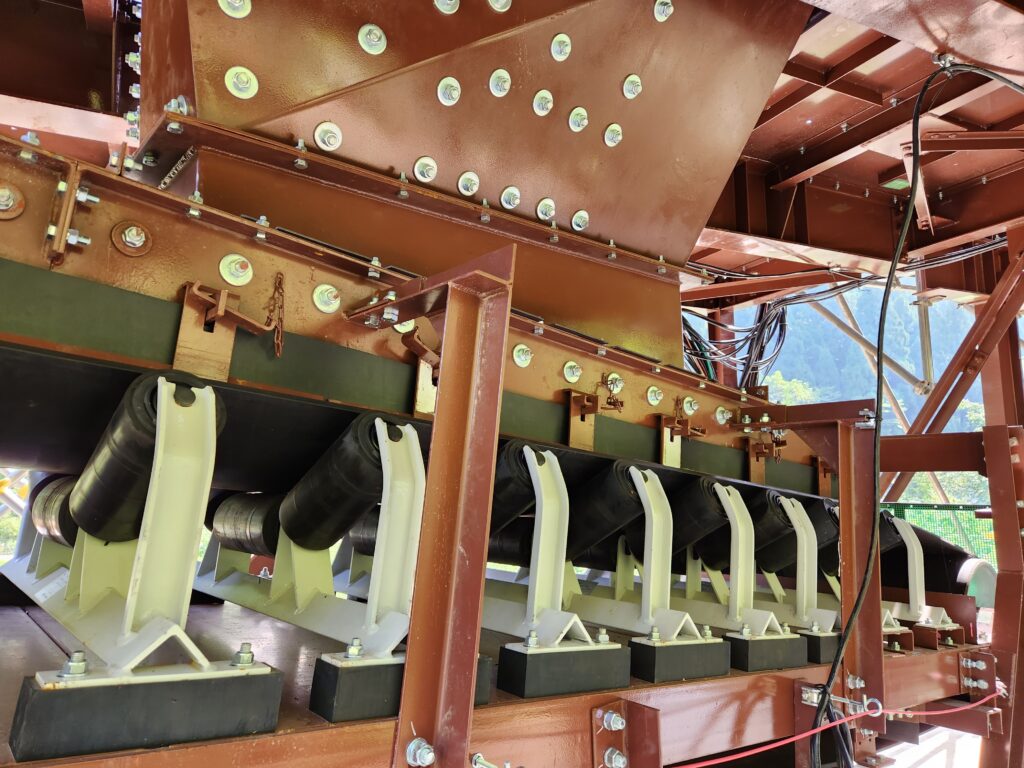

Cụm con lăn đỡ trên giảm chấn được lắp đặt tại vị trí nạp tải, có nhiều kiểu thích hợp với từng chiều rộng và góc nghiêng lòng máng của băng

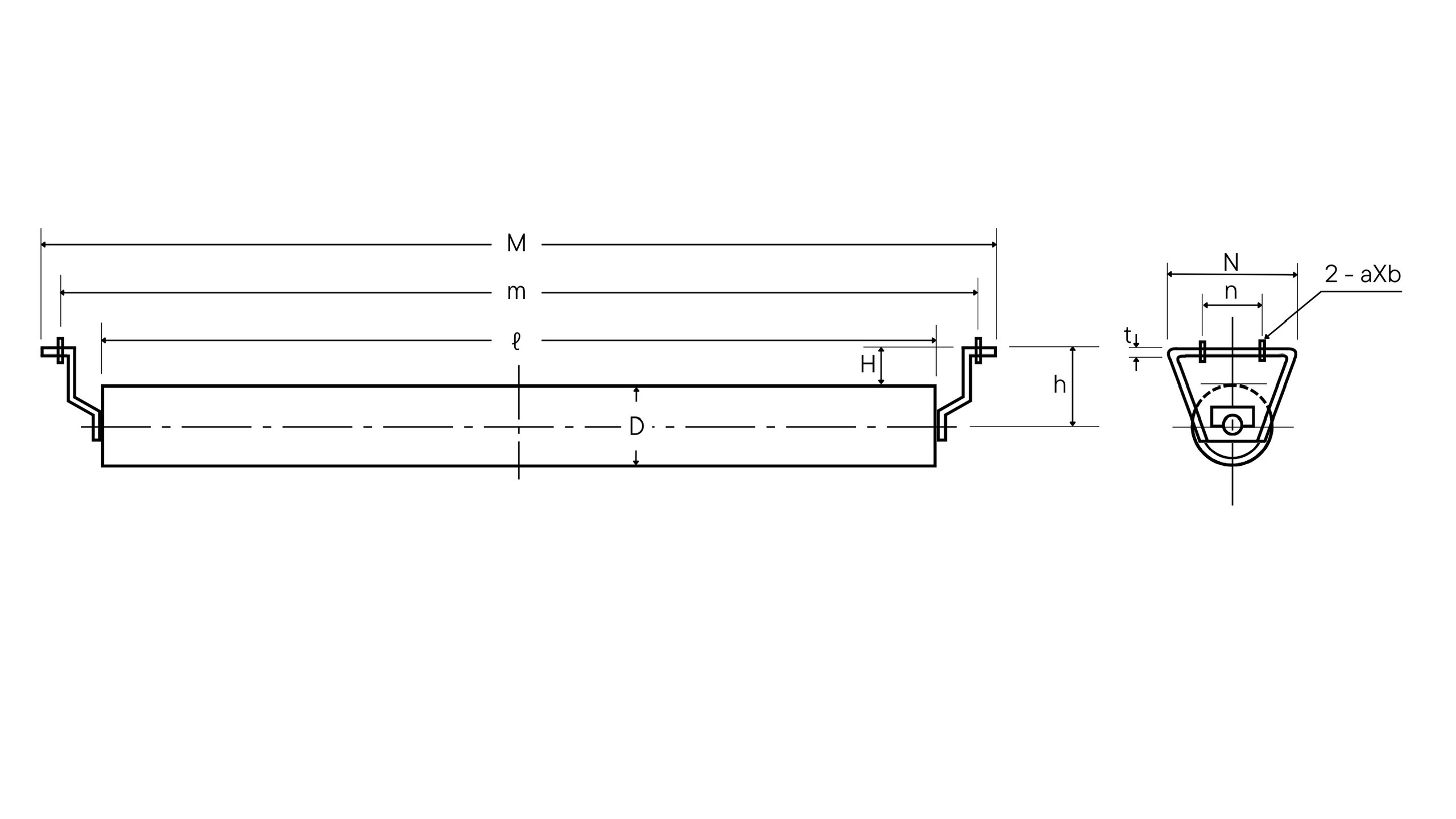

Cụm con lăn dạng phẳng được cung cấp sẵn phù hợp yêu cầu về bề rộng băng tải.

Cụm con lăn đỡ dưới có độ ồn thấp được bọc cao su chống mài mòn dày 6 mm và hoàn thiện bề mặt con lăn bằng phương pháp mài chính xác.
Loại con lăn này giúp giảm độ ồn của hệ thống băng tải xuống khoảng 10 dB so với con lăn tiêu chuẩn (giá trị thực tế có thể thay đổi tùy theo tốc độ vận hành).

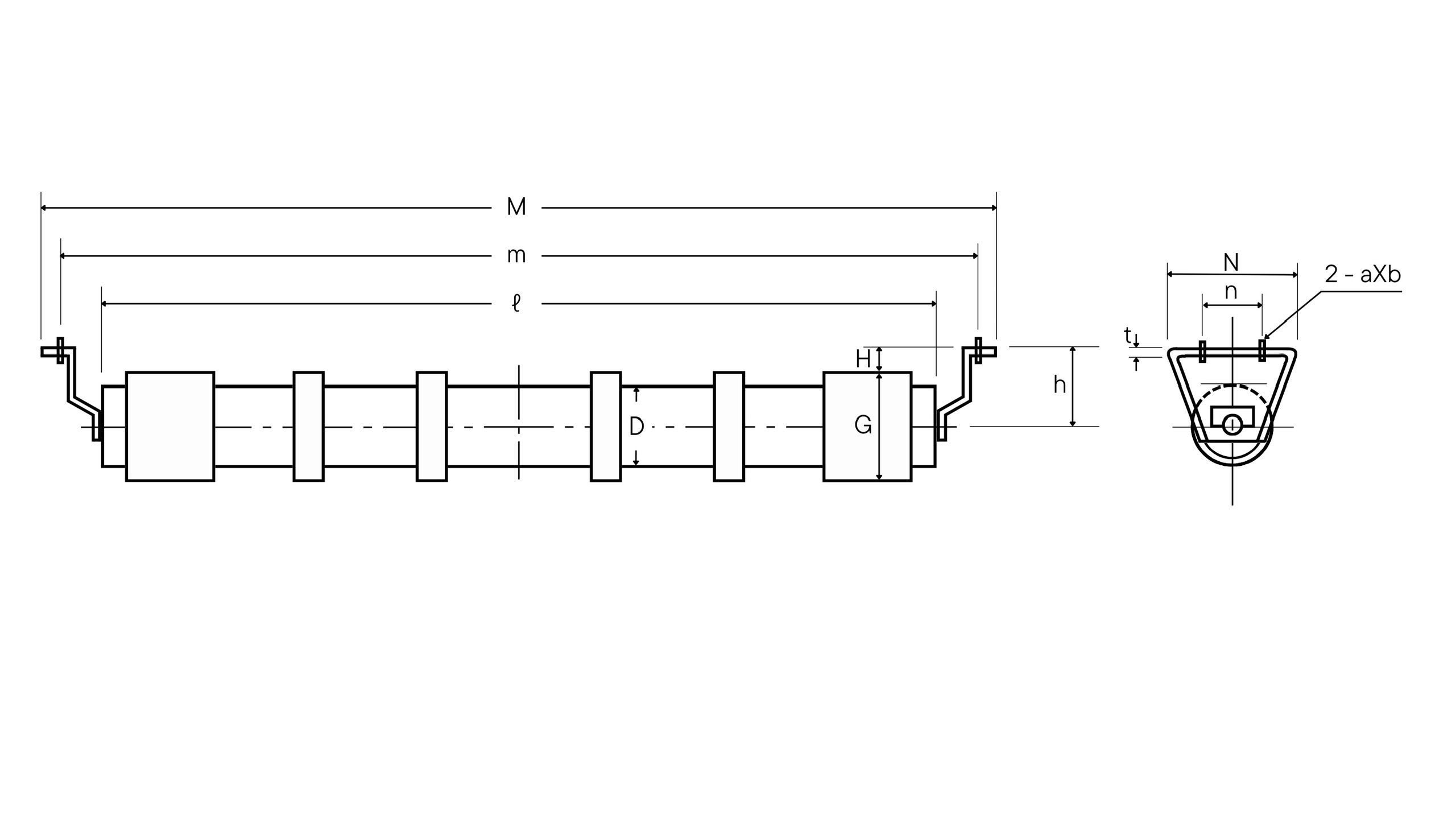

Cụm con lăn đỡ dưới dạng phẳng có đai cao su có tác dụng ngăn cản bụi bẩn bám trên bề mặt băng khi vận hành

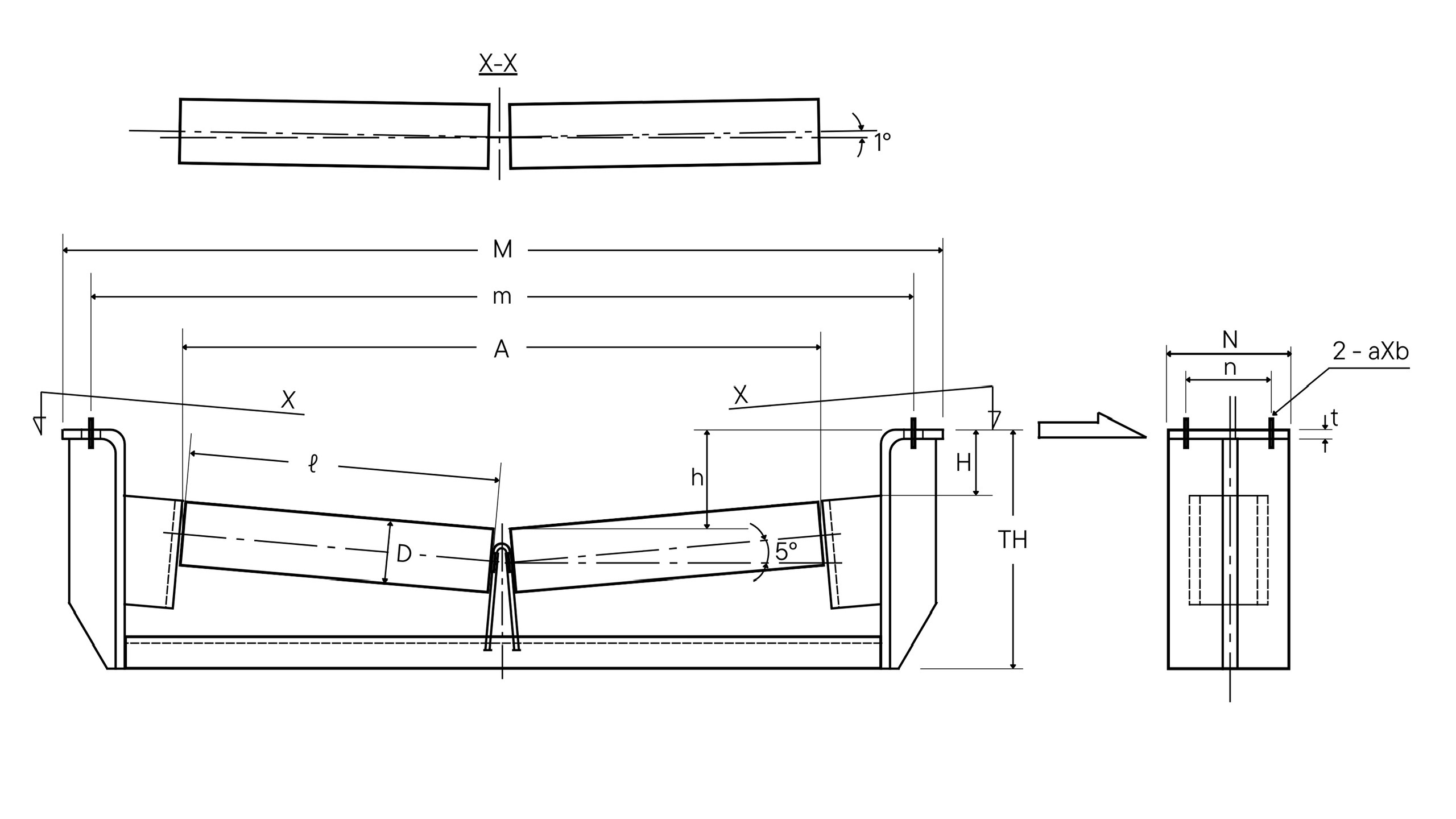

Hai con lăn đỡ dưới hình máng nghiêng về phía trước có tác dụng tự dịch chỉnh băng khi bị lệch.
Con lăn đỡ dưới dạng chữ V có độ ồn thấp được bọc một lớp cao su chống mài mòn dày 6mm và mài hoàn thiện bề mặt. Băng tải có độ ồn nhỏ hơn 10dB so với tiêu chuẩn của con lăn tùy theo tốc độ vận hành.

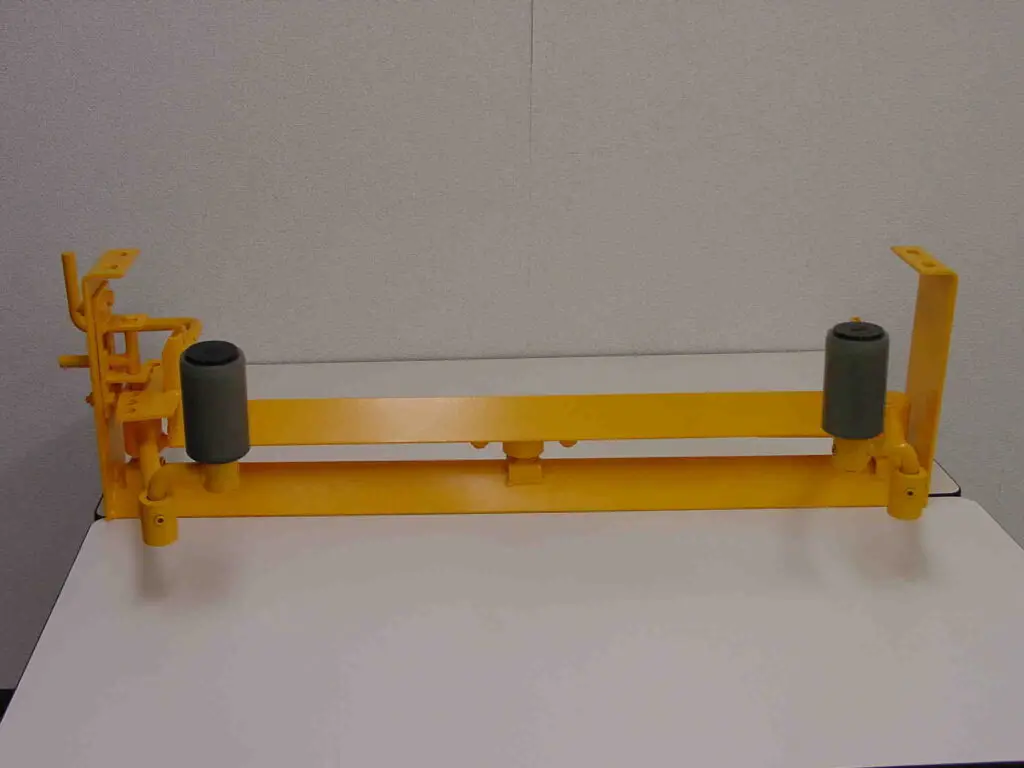

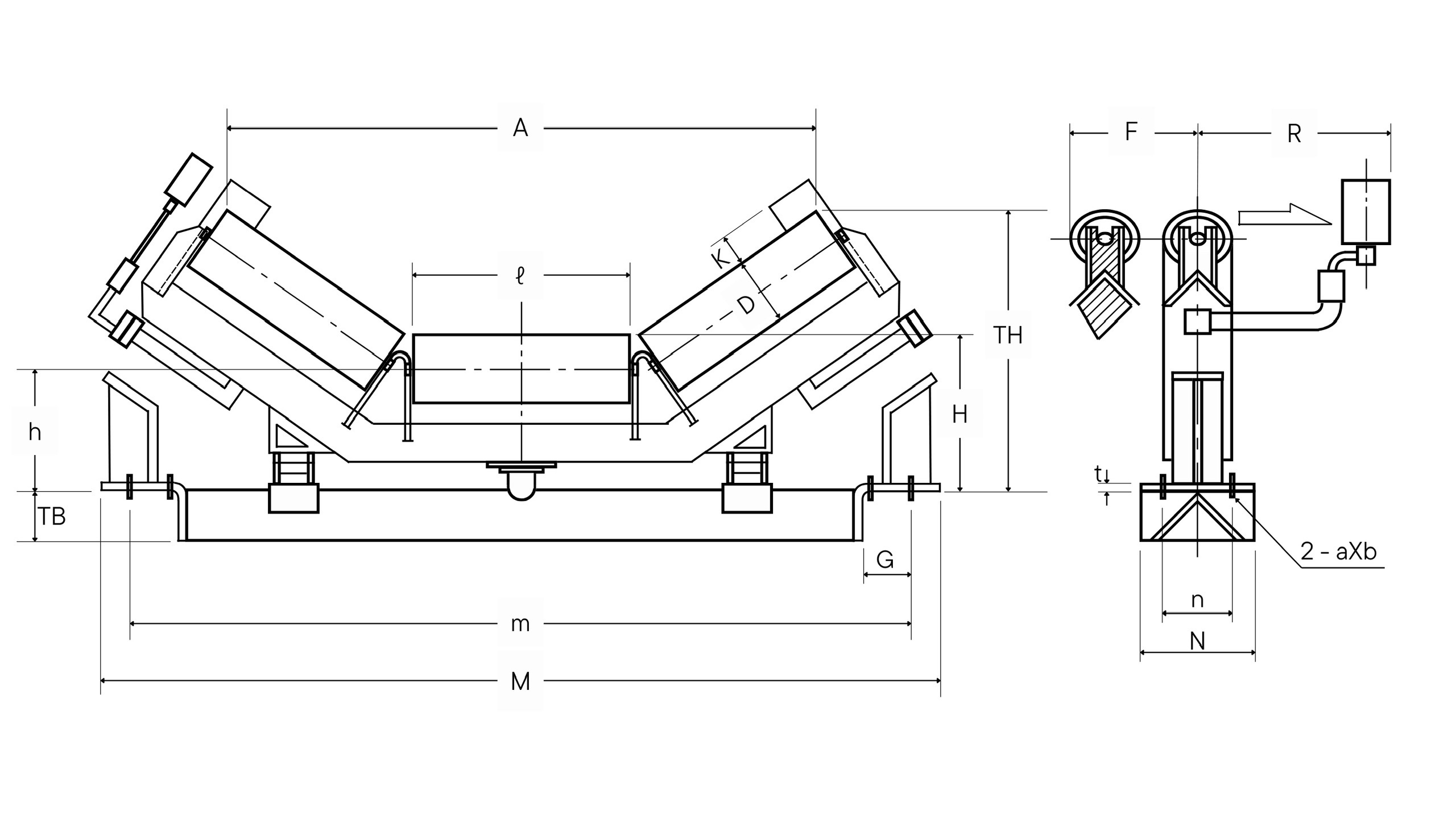

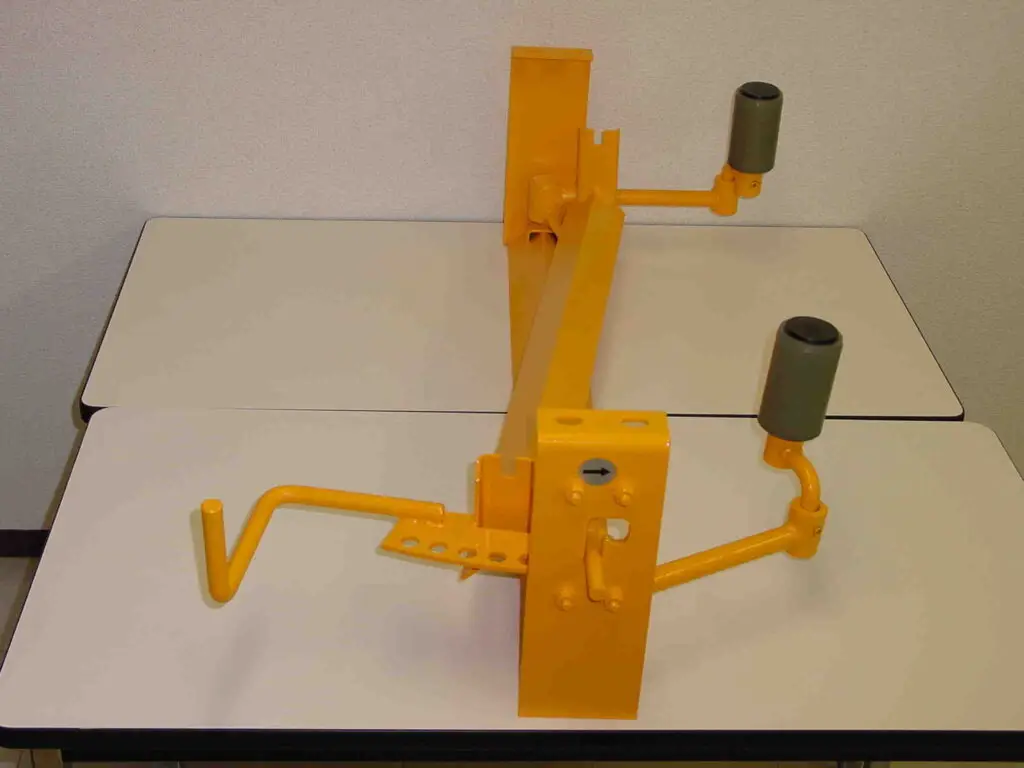

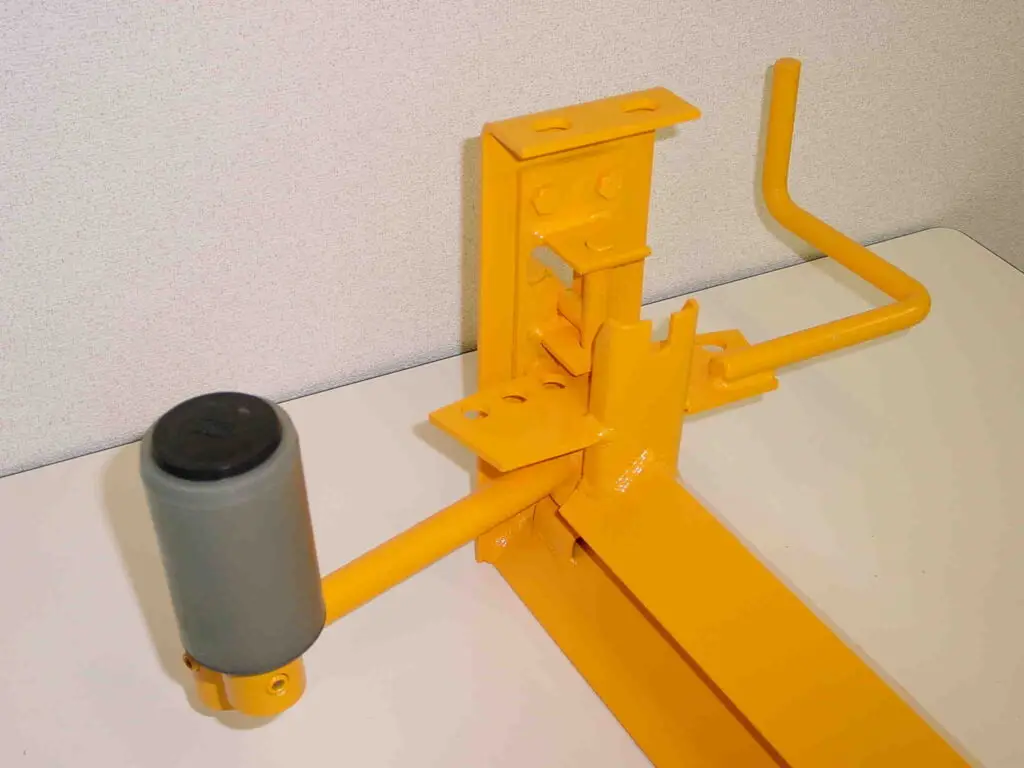

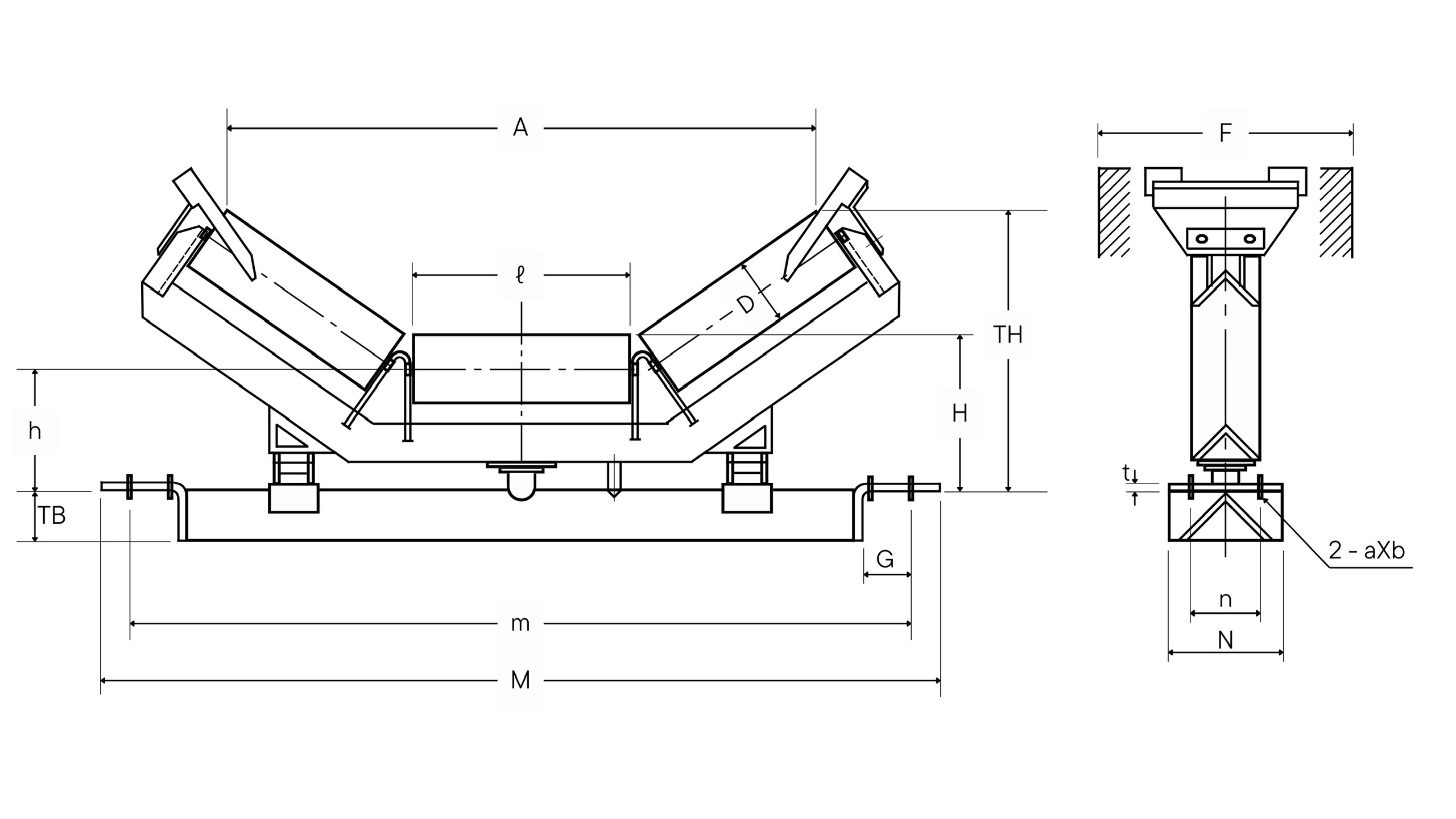

Liên kết cơ khí được sử dụng để điều chỉnh băng trong quá trình vận hành. Khi mép băng tiếp xúc với con lăn bên, con lăn có khuynh hướng đẩy băng dịch chuyển hướng tâm, khắc phục hiện tượng lệch băng. Các trục quay được thiết kế nhằm ngăn chặn hiện tượng gỉ và ăn mòn kết cấu.

Trường hợp cạnh của băng tiếp xúc với thanh dẫn hướng, con lăn tự điều chỉnh hướng có khuynh hướng đưa băng trở lại vị trí chuẩn. Thanh dẫn hướng được chế tạo từ vật liệu gốm, thép và gang theo tiêu chuẩn

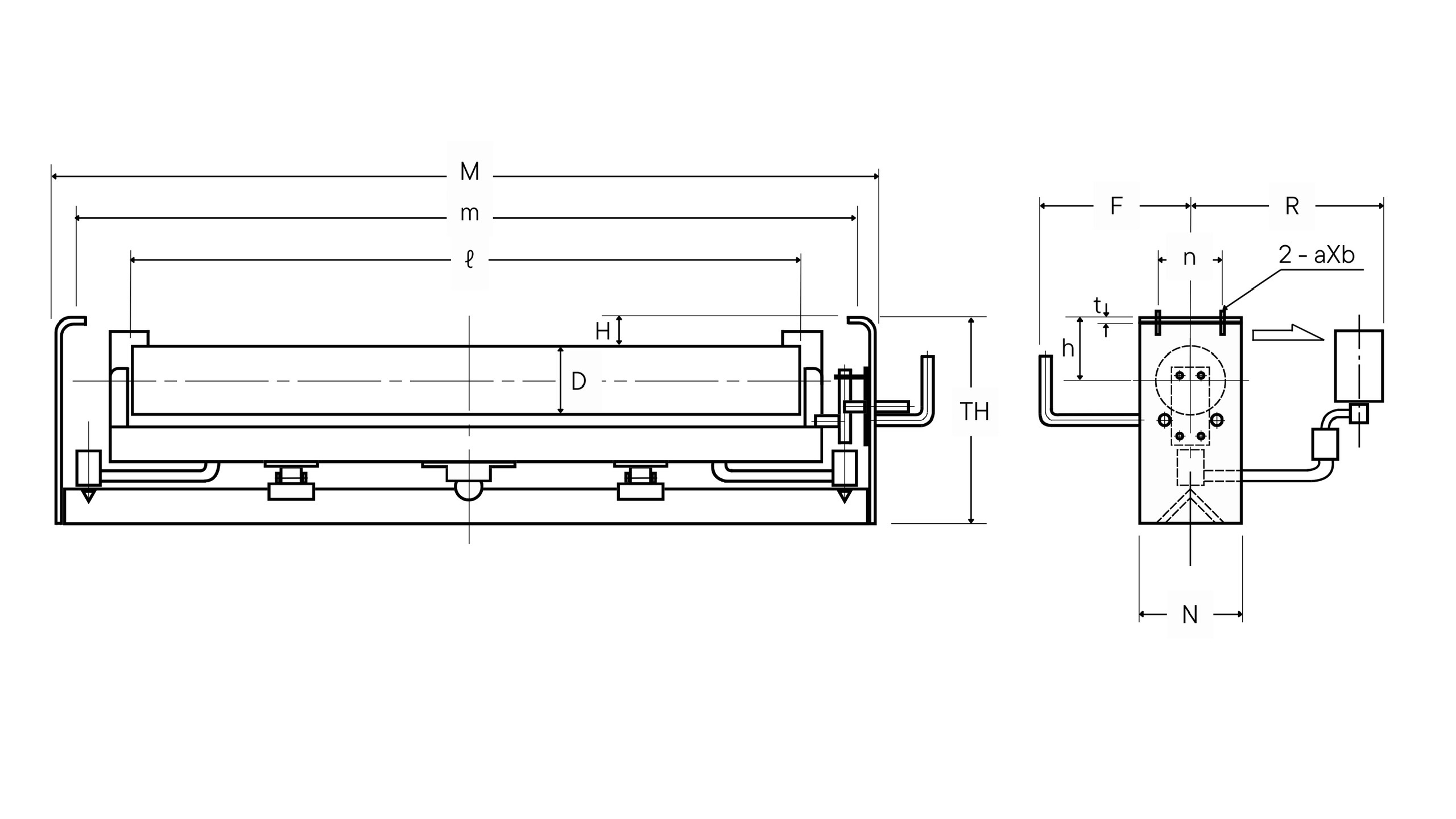

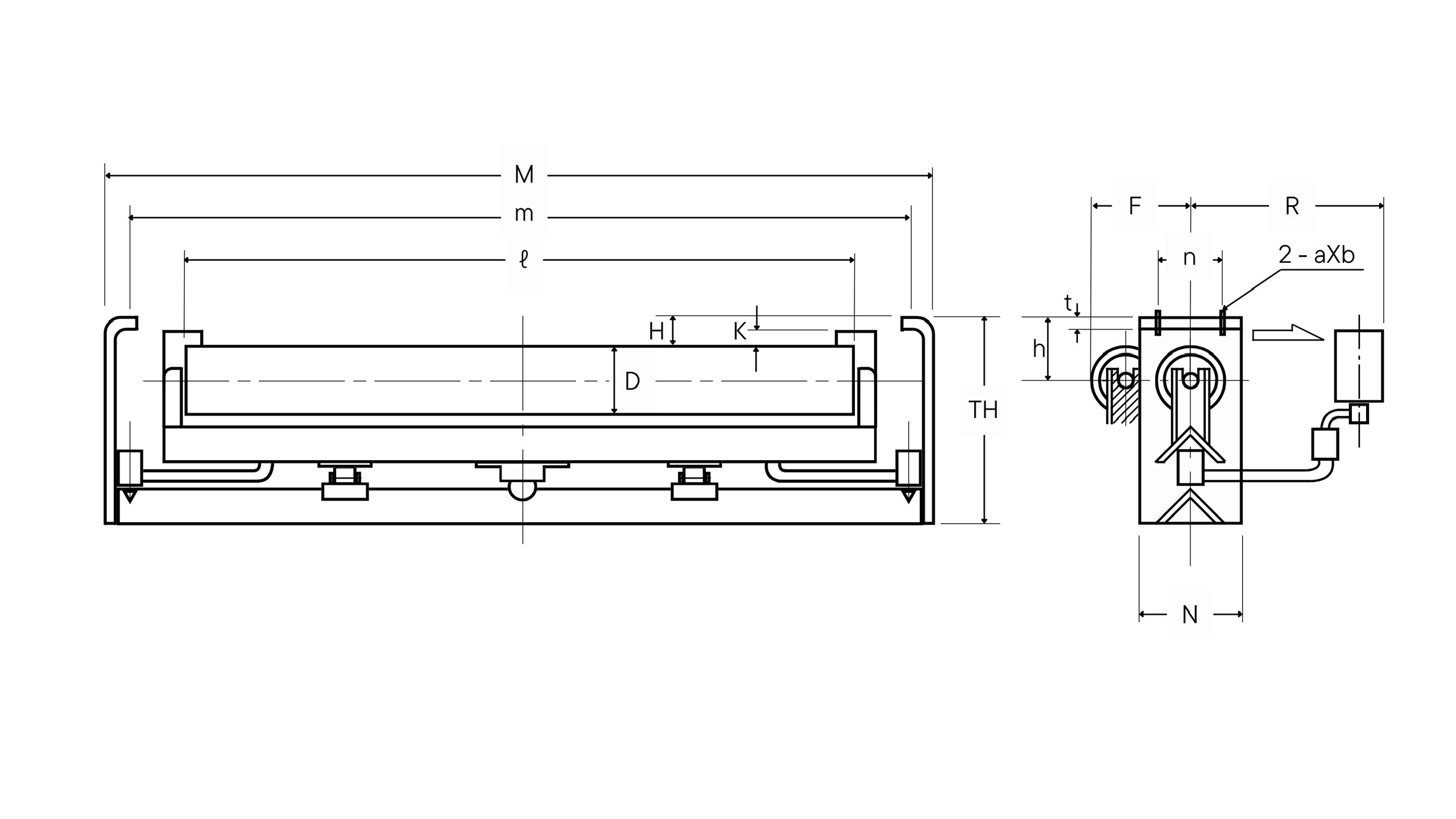

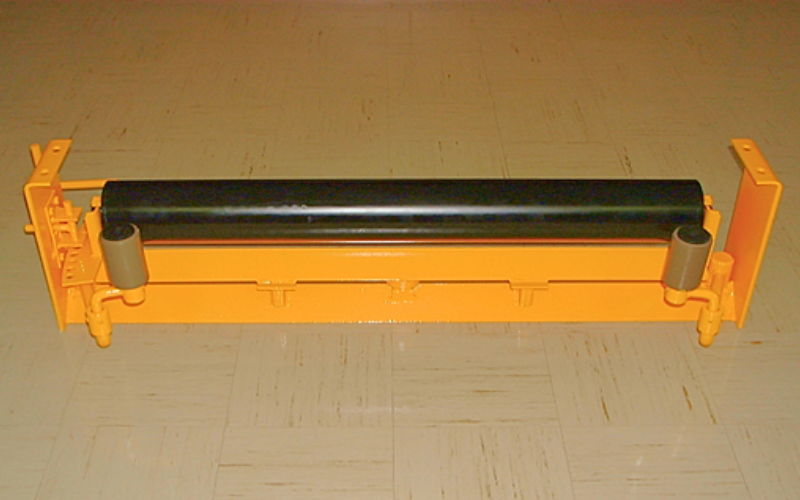

Quá trình tự điều chỉnh hướng băng của con lăn được tác động nhờ sự liên kết cơ khí. Giá đỡ con lăn dẫn hướng đỡ dưới dạng phẳng vận hành tương tự như giá đỡ con lăn dẫn hướng trên, model COL11. Các trục quay được thiết kế chống lại tác động của gỉ sét và ăn mòn.

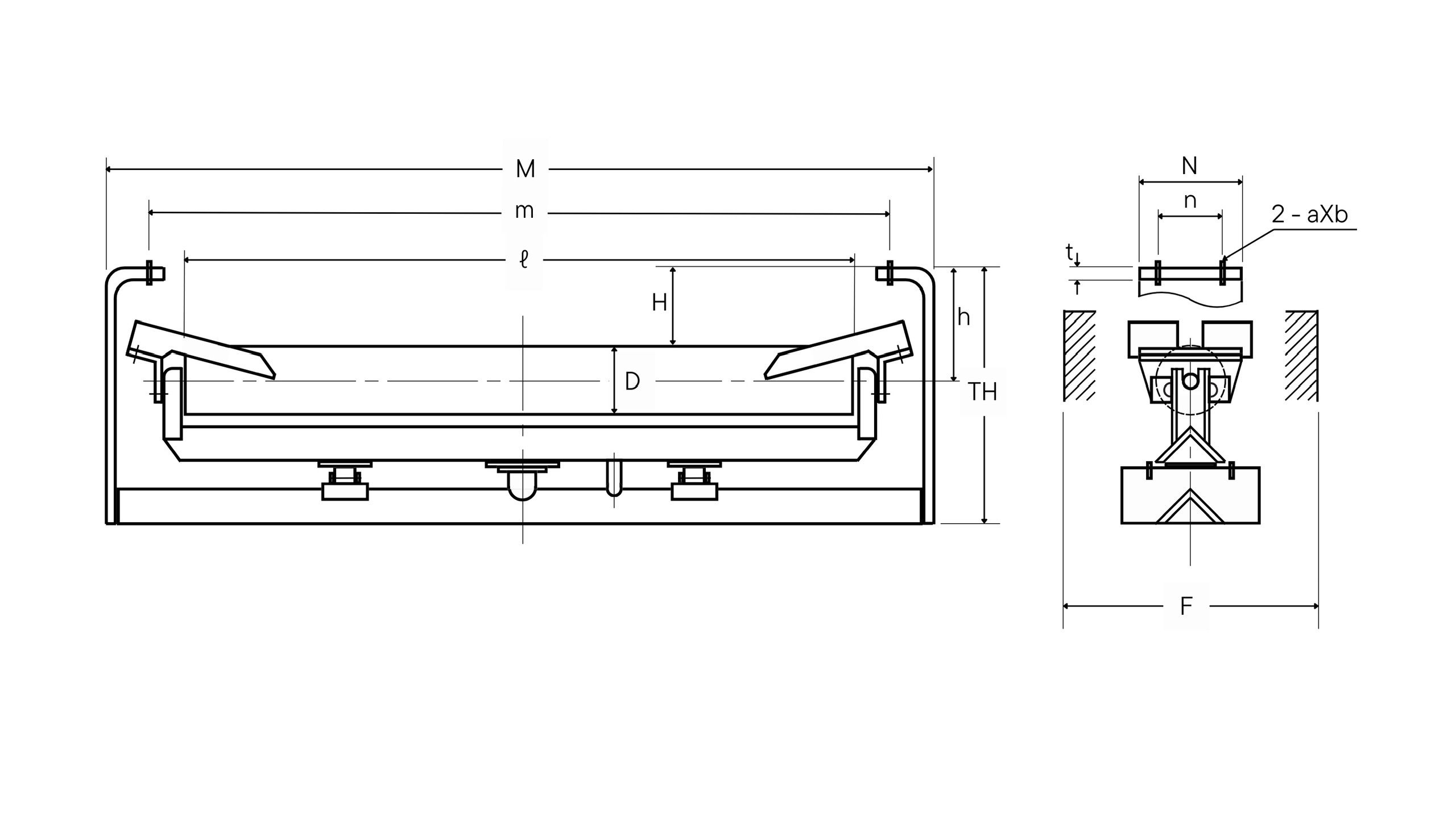

Nguyên lý hoạt động của cụm con lăn dẫn hướng đỡ dưới vận hành hai chiều giống như cụm con lăn dẫn hướng trên model COR. Thanh dẫn hướng được chế tạo từ vật liệu gốm (Ceramic) thép hoặc gang tiêu chuẩn. Cụm chi tiết trục quay được thiết kế chế tạo chống lại gỉ sét và ăn mòn.

Cụm con lăn dẫn hướng dưới được cố định sau quá trình điều chỉnh hướng băng.

Cụm con lăn đỡ trên dạng treo có khuynh hướng tác động dịch chuyển băng và vật liệu về tâm do tác động của trọng lượng băng và khối lượng vật liệu vận chuyển. Sự linh hoạt của thiết bị này phù hợp với các loại vật liệu có kích thước lớn

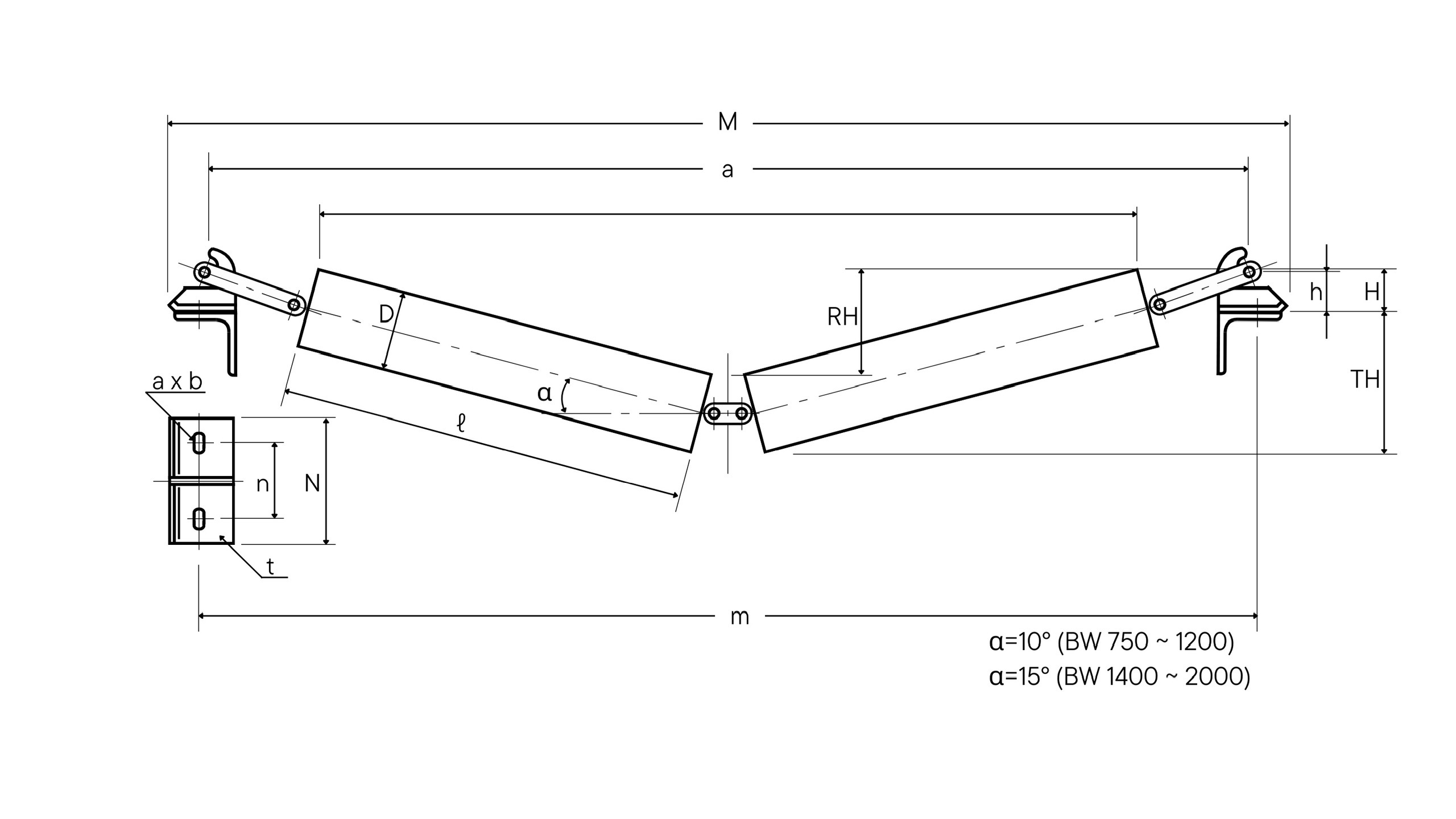

Cụm con lăn dưới dạng treo có khuynh hướng tác động dịch chuyển băng về tâm cụm do tác động của trọng lực, do đó tránh cho băng bị lệch tâm.

3.  Các loại cụm giá đỡ con lăn đặc biệt

Các con lăn di chuyển tự do để thích ứng với tình trạng phân bố không đều của vật liệu trên băng, làm giảm thiểu tình trạng vật liệu bị rơi ra ngoài.

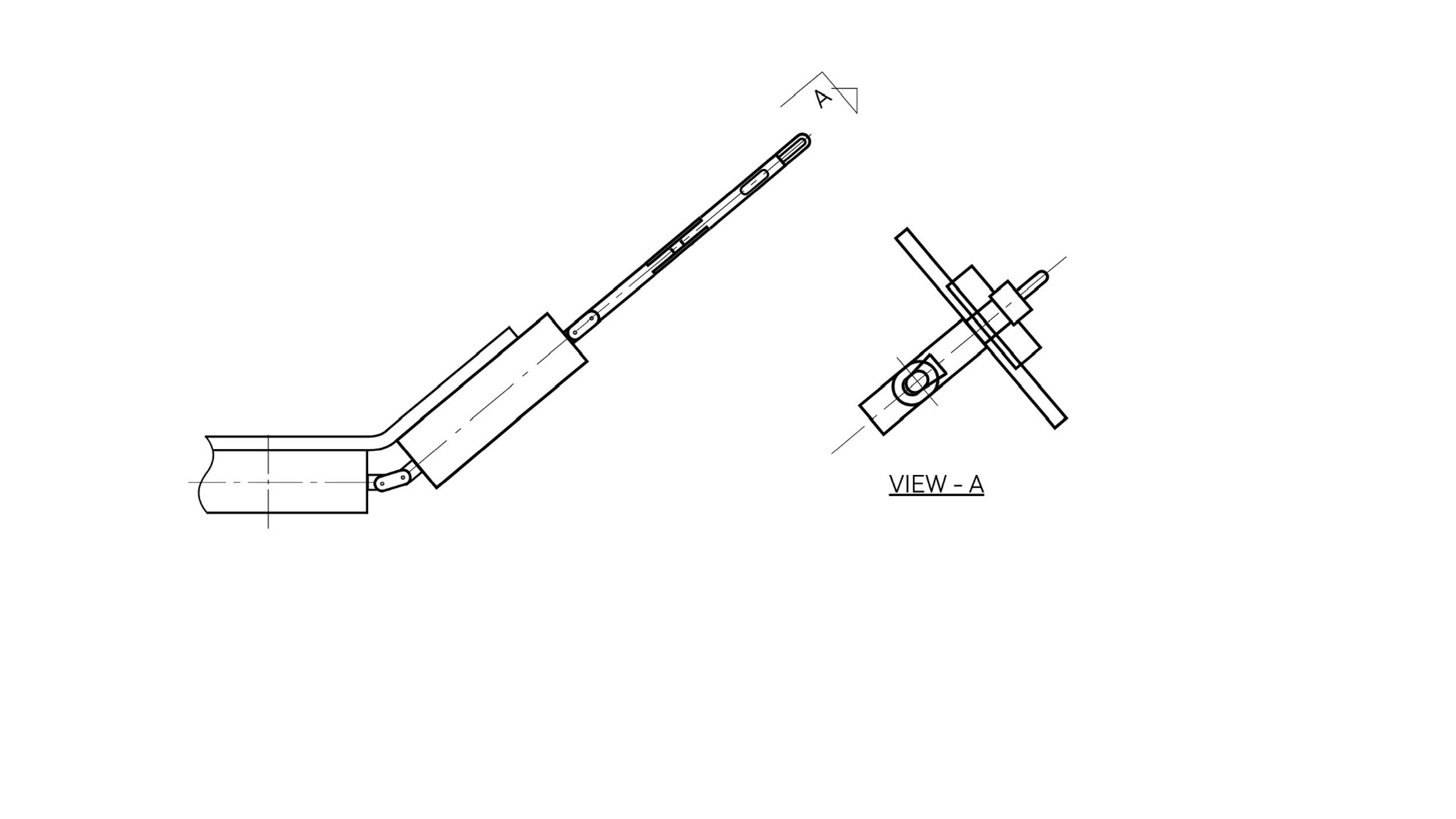

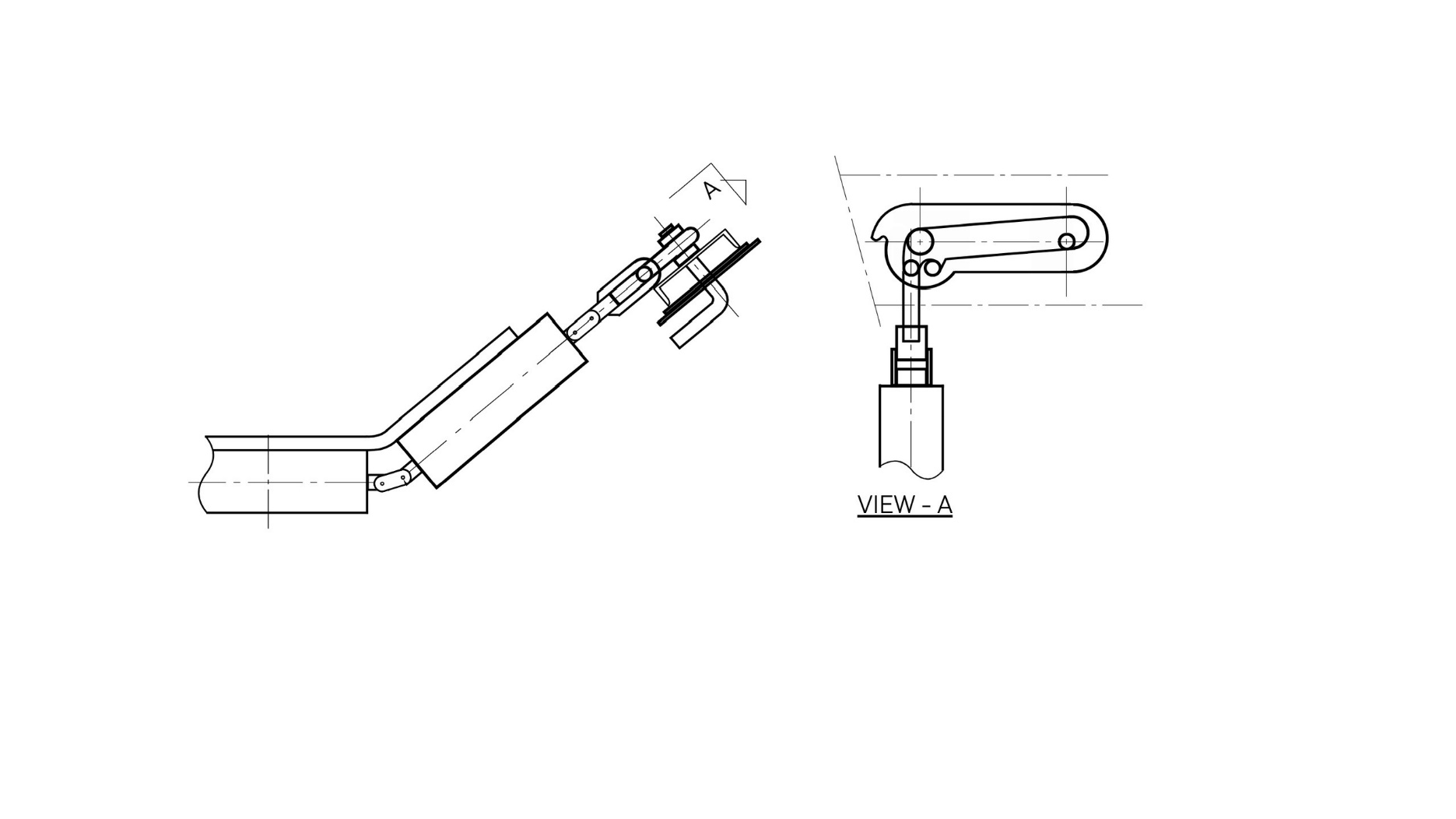

Trong trường hợp con lăn bị hư hỏng, có thể xoay cần giữ của giá treo để con lăn ngừng hoạt động, tránh cho con lăn bị tăng nhiệt.

Sự dịch chuyển của các con lăn làm giảm lực va đập do vật liệu gây ra tại điểm nạp vật liệu, giúp nâng cao tuổi thọ của băng và con lăn
